¿Qué es Sijem y cuál
es su objetivo?
Es un simulador de jerarquías de memoria, de el podemos
obtener direcciones virtuales y direcciones reales, paginación y memoria
secundaria, principal y memoria caché multinivel
Su objetivo es servir de apoyo al aprendizaje de los
conceptos de memoria virtual y jerarquías de memoria
Partes del programa
Todas las operaciones se realizan a través de un asistente
del programa que nos ayuda y guía, por lo que su uso es muy sencillo. El
asistente esta formado por 3 apartados básicos:
- Configurar : Elegimos todos los parámetros para a simulación
- Cargar programa: Elegimos el fichero de traza sobre el que se realizará la simulación, de la cual hay dos tipos:
- Fichero de direcciones: Compuesto por las direcciones virtuales referenciadas por el programa. En nuestras prácticas trabajaremos con este tipo de ficheros
- Fichero de páginas: Compuesto por las páginas referenciadas por el programa
- Simular: Elegiremos el tipo de simulación deseada, siendo estas:
- Traducción de direcciones: Muestra el proceso de traducciones de direcciones virtuales a direcciones reales. En nuestras prácticas esta será la opción que deberemos elegir
- Búsqueda de paginas: Muestra el proceso de búsqueda de paginas dentro de la jerarquía de memoria
Una vez finalizado en asistente del programa, nos
encontraremos ante una pantalla con datos del computador que previamente hemos
diseñado y podremos observar como trabaja, la pantalla en cuestión es la
siguiente:
ç
•Desarrollo de la práctica:
En esta práctica en concreto, todos los ejercicio son
similares, es decir, todos se resuelven siguiendo un mismo esquema, por ello,
pasaré a explicar el primer ejercicio como base para que se pueden realizar los
demás sin problemas

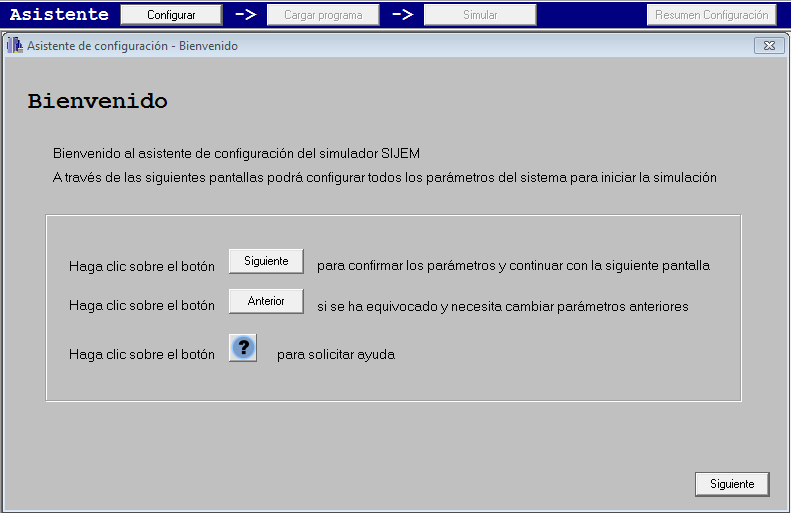

Lo primero que nos encontraremos al pulsar el botón “Configurar”
será lo siguiente, y tan solo deberemos pulsar “Siguiente”
En la siguiente pantalla seleccionaremos la opción “Elegir
fichero”, en nuestro caso “Ejem4.cgf”, el cual podemos encontrar en la carpeta
que se nos ha dado. Una vez seleccionado el fichero, nos aparecerán los datos
de Memoria Virtual, Memoria secundaria, Bus y Memoria principal. Le daremos a
“Siguiente”.
Aquí podremos elegir la forma en que sean traducidas las
direcciones de la memoria virtual y las distintas formas de paginación, pero en
nuestro caso lo dejaremos todo igual y solo pulsaremos “Siguiente”
Las siguientes dos pantallas corresponden a la configuración
de la Memoria Caché
En la ventana de la Memoria
Caché

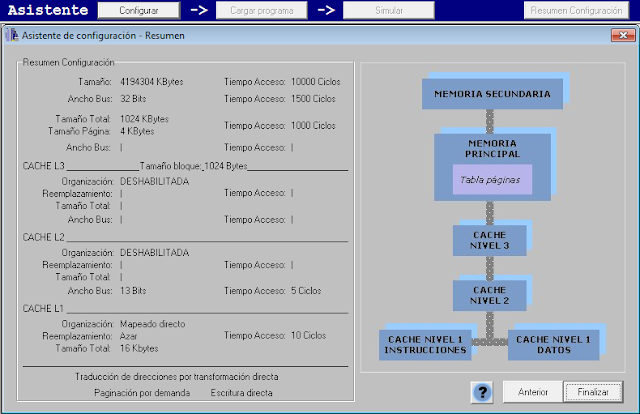

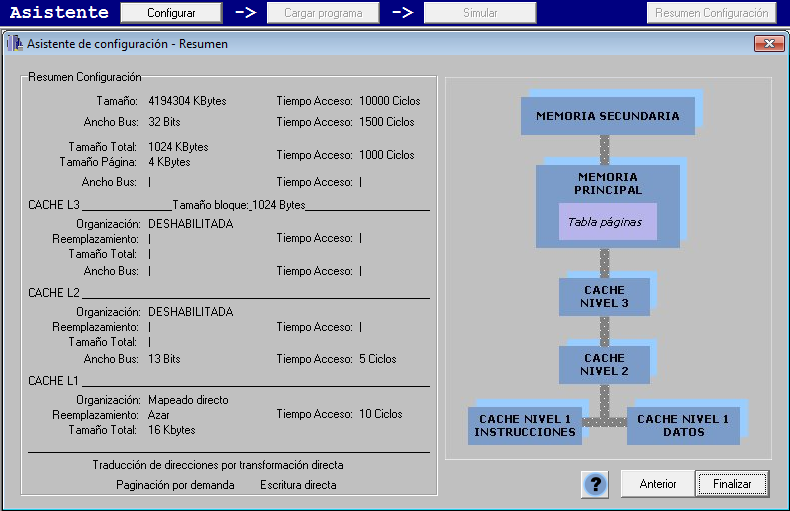

La pantalla mostrada a continuación es un resumen de todas
las opciones y datos introducidos, así que es conveniente repasarla por si
hemos cometido algún error. Una vez repasado, le daremos a “Finalizar”

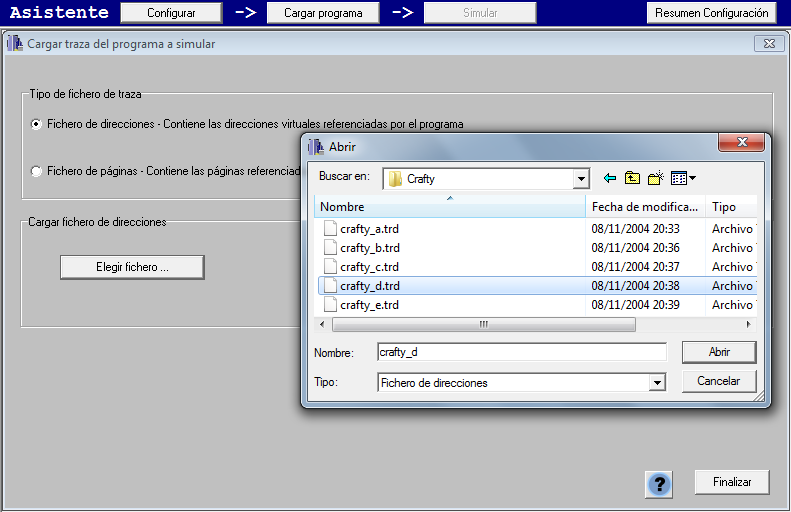

Aquí seleccionaremos la opción” Fichero de direcciones” del
recuadro “Tipo de fichero de direcciones”. En “Cargar fichero de direcciones”
pulsaremos “Elegir fichero…” y buscaremos el archivo “crafty_d.trd” en nuestra
carpeta “Crafty”; para terminar haremos click en “Finalizar”
En esta pantalla solo deberemos elegir la opción “Búsqueda
de páginas”, para por último pulsar “Comenzar” y así obtener nuestra ventana
con la simulación que hayamos especificado
Y de esta manera tendremos todo lo necesario para poder
realizar satisfactoriamente todos los ejercicios de esta Práctica
Mejoras:
- Se podrían haber puesto un estilo distinto de ejercicios, ya que todos son muy parecidos.
- Los ejercicios, al menos uno, podría haber tenido un contenido que hiciera al alumno reflexionar y no solo seguir las directrices
Adjunto el pdf original para su consulta offline.
